Contrôle de flux alpin de Suzhou Cie., Ltd
Soyez la soupape de commande d'écoulement d'eau d'In de leader de marché
Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Double type excentrique de Flang vanne papillon molle de joint pour le système des eaux usées | Couleur: | RAL bleu 5010,5015 |
|---|---|---|---|
| Matériel: | Fer malléable GSJ500-7 | Siège de disque: | 316L |
| Siège de corps: | EPDM | Estimation de pression: | PN10 PN16 |
| Norme: | EN593 | ||
| Surligner: | soupape de commande de papillon,double vanne papillon à flasque |
||

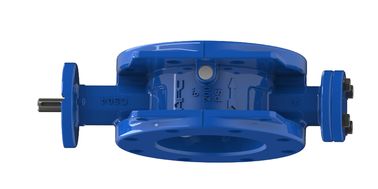

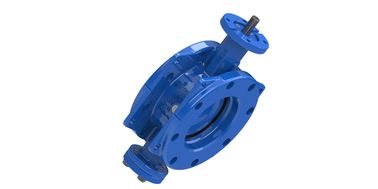

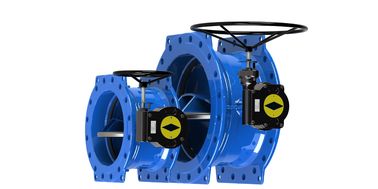

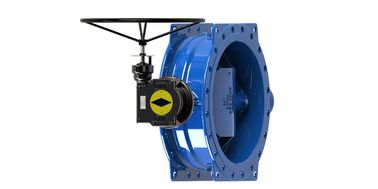

Le doux malléable de fer a posé la double vanne papillon excentrique de double bride
Description :
La double vanne papillon excentrique de la bride du CAF (nous appelons FBGD abrégé) est une vanne papillon nouvellement avancée de conception. Avec la double conception excentrique et le joint en caoutchouc mou sur le corps, la toque opérationnelle est une des plus basse parmi toutes les vannes papillon et peut être scellée dans les deux directions, disque et la tige sont très forte sans n'importe quelle déformation. La taille DN100-DN500mm, disque est forme plate, permettant à de plus grands déchets de traverser. DN500 au disque de DN1200mm sont forme de voûte avec des nervures plus fortes sur le dos, faisant augmenter moins de compression et de port du caoutchouc de joint la vie du joint en caoutchouc. En outre, la perte de charge d'eau réduite beaucoup et la turbulence réduite au minimum, traversent ainsi l'énergie de disque est sauvée et abaissante le coût de pompage. La vanne papillon DN600 peut opertated plus de 10 000 fois et le travail toujours.
Couple opérationnel :
| Couple principal nu (nanomètre) | ||
| DN | PN10 | PN16 |
| 100 | 70 | 85 |
| 150 | 118 | 128 |
| 200 | 190 | 210 |
| 250 | 228 | 250 |
| 300 | 345 | 372 |
| 350 | 600 | 760 |
| 400 | 960 | 1160 |
| 450 | 972 | 1280 |
| 500 | 1040 | 1680 |
| 600 | 1800 | 2500 |
| 700 | 1944 | 2592 |
| 800 | 3240 | 4428 |
| 900 | 4100 | 5300 |
| 1000 | 5850 | 7245 |
| 1200 | 8280 | 13320 |
Degré s'ouvrant CONTRE le coefficient d'écoulement kilovolt
| Kilovolt de valeur | |||||||||
| Degré s'ouvrant | |||||||||
| DN | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 100 | 8 | 12 | 26 | 62 | 124 | 168 | 311 | 495 | 624 |
| 150 | 13 | 51 | 103 | 173 | 276 | 442 | 719 | 1041 | 1184 |
| 200 | 17 | 108 | 191 | 304 | 488 | 794 | 1260 | 1854 | 2152 |
| 250 | 22 | 177 | 309 | 485 | 768 | 1242 | 1989 | 2897 | 3363 |
| 300 | 26 | 252 | 454 | 698 | 1099 | 1786 | 2835 | 4212 | 4843 |
| 350 | 33 | 302 | 622 | 1152 | 1702 | 2203 | 3652 | 6152 | 7302 |
| 400 | 51 | 351 | 751 | 1402 | 2142 | 2822 | 4602 | 7602 | 8402 |
| 450 | 55 | 414 | 952 | 1632 | 2522 | 3402 | 5602 | 8962 | 11002 |
| 500 | 67 | 472 | 1077 | 1922 | 2572 | 4582 | 7922 | 11812 | 14242 |
| 600 | 80 | 750 | 1718 | 3062 | 4100 | 7304 | 12612 | 18802 | 22682 |
| 700 | 97 | 868 | 2168 | 3982 | 5178 | 9272 | 16052 | 23432 | 28852 |
| 800 | 194 | 1390 | 3036 | 5576 | 7766 | 12702 | 22152 | 33472 | 46282 |
| 900 | 290 | 1762 | 3902 | 6972 | 9582 | 16822 | 28222 | 43452 | 52902 |
| 1000 | 362 | 2190 | 5056 | 8502 | 11442 | 21052 | 36162 | 52102 | 63402 |
| 1200 | 506 | 2733 | 6746 | 12261 | 15971 | 29201 | 48902 | 73802 | 90802 |
Dimension :
