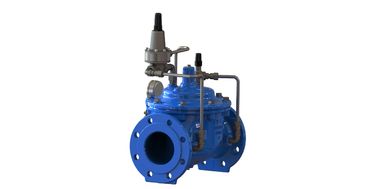

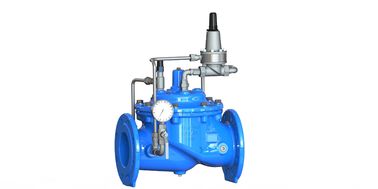

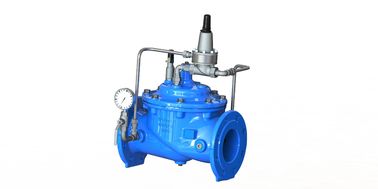

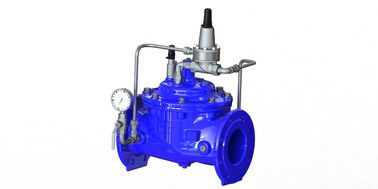

Valve soutenante de pression malléable bleue de fer avec le nylon - diaphragme renforcé

Valve soutenante de pression malléable bleue de fer avec le nylon - diaphragme renforcé

    • Blue Ductile Iron Pressure Sustaining Valve With Nylon - Reinforced Diaphragm
    • Blue Ductile Iron Pressure Sustaining Valve With Nylon - Reinforced Diaphragm
    • Blue Ductile Iron Pressure Sustaining Valve With Nylon - Reinforced Diaphragm
    • Blue Ductile Iron Pressure Sustaining Valve With Nylon - Reinforced Diaphragm
  • Blue Ductile Iron Pressure Sustaining Valve With Nylon - Reinforced Diaphragm

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: AFC
    Certification: EN1074-5
    Numéro de modèle: A500

    Conditions de paiement et expédition:

    Quantité de commande min: 1
    Prix: USD / RMB
    Détails d'emballage: Cas de contreplaqué
    Délai de livraison: 15-60 jours
    Conditions de paiement: L / C, T / T
    Capacité d'approvisionnement: Basé sur commande
    Contactez maintenant
    Description de produit détaillée
    Matériau: Fer malléable - GJS500-7 Matériel pilote: SS304
    la norme: EN1074-5 Revêtement: Epoxy
    Diaphragme: Renfort en nylon avec EPDM Caoutchouc: EPDM
    Surligner:

    pressure relief valve

    ,

    constant pressure valve



    La fonte ductile EPOXY de valve de décharge de soutien de pression d'eau enduite du pilote en acier inoxydable 304 a fonctionné

    La description:

    Le A500 peut protéger le système de la surpression en évacuant l'excès de pression. La valve peut seulement avoir à
    Faites-le fonctionner par intermittence pour éviter les coups de bélier pouvant survenir au démarrage, à l'arrêt ou à la fermeture soudaine de la vanne en aval.

    Lorsque le A500 est installé dans la conduite d’écoulement principale, il agit comme une soupape de retenue ou de maintien de la pression. Dans cette configuration, la vanne maintient une pression amont constante quelle que soit la demande fluctuante en aval.

    Fonctionnalité:

    Fonctionne automatiquement hors pression

    Diaphragme renforcé de nylon.

    Facilement entretenu sans être retiré de la ligne.

    Anneau de siège remplaçable.

    Taille DN50-DN800
    Température de fonctionnement - 10 ° C à 80 ° C
    Bride AISI B16.1 ou PN16
    Fluide de circulation Eau propre

    Matériaux et dimensions

    DN50-DN350

    Non La description Matériel la norme
    1 Corps Fonte ductile GJS500-7
    2 Siège Acier inoxydable ANSI 304/316
    3 Joint torique Caoutchouc NBR
    4 Joint torique Caoutchouc NBR
    5 Boulon Acier inoxydable A2 / A4
    6 Machine à laver Acier inoxydable A2 / A4
    7 Bonnet Fonte ductile GJS500-7
    8 Buisson Bronze C61900
    9 Printemps Acier inoxydable ANSI 304/316
    dix Noix de calfeutrage Acier inoxydable A4
    11 Diaphagme Caoutchouc renforcé de nylon Tissu EPDM + Nylon
    12 Support de fixation Fonte ductile GJS500-7
    13 Porte-disque Fonte ductile GJS500-7
    14 Joint Caoutchouc EPDM
    15 Retenue de siège Acier inoxydable ANSI 304/316
    16 Tige Acier inoxydable ANSI 304/316
    17 Prise de courant Acier inoxydable ANSI 304/316
    18 Vis Acier inoxydable A2 / A4
    19 Prise de courant Acier inoxydable A2 / A4
    20 Wsher Acier inoxydable A2 / A4

    Unité de dimension: MM
    DN Code de modèle L φD K H N-φd ΦB
    PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
    50 A900-0050 230 165 165 165 125 125 125 177 4 -19 4 -19 4 -19 φ99 φ99 φ99
    65 A900-0065 290 185 185 185 145 145 145 202 4 -19 4 -19 8 -19 118 118 118
    80 A900-0080 310 200 200 200 160 160 160 219 8 -19 8 -19 8 -19 132 132 132
    100 A900-0100 350 220 220 235 180 180 190 243 8 -19 8 -19 8-23 156 156 156
    * 125 A900-0125 400 250 250 270 210 210 220 243 8 -19 8 -19 8 -28 156 156 156
    150 A900-0150 480 285 285 300 240 240 250 333 8-23 8-23 8 -28 211 211 211
    200 A900-0200 600 340 340 360 295 295 310 428 8-23 12-23 12 -28 6266 6266 4274
    250 A900-0250 730 405 405 425 350 355 370 478 12-23 12 -28 12 -31 19319 19319 30330
    300 A900-0300 850 460 460 485 400 410 430 538 12-23 12 -28 16 -31 70370 70370 9389
    * 350 A900-0350 980 520 520 555 460 470 490 550 16-23 16 -28 16 -34 429 429 48448
    Remarque 1.DN125 DN350 utilise le même internel que DN100 DN300
    Matériel standard de l'usine 2.A1SI 304. Consulter l'usine pour le matériel AISI 316

    DN400-DN800

    Non. La description Matériel la norme
    1 Corps Fonte ductile GJS500-7
    2 Siège Acier inoxydable ANSI 304/316
    3 Vis Acier inoxydable A2 / A4
    4 Vis Acier inoxydable A2 / A4
    5 Vis Acier inoxydable A2 / A4
    6 Printemps Acier inoxydable ANSI 304/316
    7 Bonnet Fonte ductile GJS500-7
    8 Buisson Bronze C61900
    9 Joint torique Caoutchouc NBR
    dix Rondelle Fixe Bronze C61900
    11 Diaphagme Caoutchouc renforcé de nylon Tissu EPDM + Nylon
    12 Boules à œil Acier au carbone 1040
    13 Fixer le support Fonte ductile GJS500-7
    14 Porte-disque Fonte ductile GJS500-7
    15 Joint Caoutchouc EPDM
    16 Sceau de retenue Fonte ductile GJS500-7
    17 Tige Acier inoxydable ANSI 304/316
    18 Prise de courant Acier inoxydable ANSI 304/316
    19 Joint torique Caoutchouc NBR
    20 Casquette Fonte ductile GJS500-7
    21 Prise de courant Acier inoxydable ANSI 304/316
    22 Vis Acier inoxydable A2 / A4
    23 Joint torique Caoutchouc NBR
    24 Vis Acier inoxydable A2 / A4
    Unité de dimension: MM
    DN Code de modèle L H φD K N-φd ΦB
    PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
    400 A900-0400 1100 710 580 580 620 515 525 550 16 -28 16 -31 16 -37 480 480 503
    * 450 A900-0450 1200 720 640 640 670 565 585 600 20 -28 20 -31 20 -37 530 548 548
    500 A900-0500 1250 822 715 715 730 620 650 660 20 -28 20 -34 20 -37 582 609 609
    600 A900-0600 1450 885 840 840 845 725 770 770 20 -31 20 -37 20 -40 682 720 720
    * 700 A900-0700 1650 910 910 910 960 840 840 875 24 -31 24 -37 24 -43 680 720 720
    800 A900-0800 1850 1260 1025 1025 1085 950 950 990 24 -34 24 -40 24 -49 901 901 928
    Remarque 1.DN450 DN700 utilise le même internel que DN400 DN600
    Matériel standard de l'usine 2.A1SI 304. Consulter l'usine pour le matériel AISI 316
