Contrôle de flux alpin de Suzhou Cie., Ltd
Soyez la soupape de commande d'écoulement d'eau d'In de leader de marché
Lieu d'origine: | porcelaine |
Nom de marque: | AFC OEM |
Certification: | ISO9001-2015 |
Numéro de modèle: | SKAR |
Quantité de commande min: | 1 |
---|---|
Prix: | USD RMB |
Détails d'emballage: | caisses de contreplaqué |
Délai de livraison: | 45-60 jours |
Conditions de paiement: | L/C, T/T |
Capacité d'approvisionnement: | Basé sur commande |
Matériel: | Fer malléable GJS500-7 | Pièces internes: | SS316 |
---|---|---|---|
Revêtement: | Fushion a collé l'époxyde | Région d'écoulement: | Région de plein écoulement |
Couleur: | RAL5010 | Spécialité: | Sans déversement |
Surligner: | valve de libération d'air d'eaux usées,soupape à air d'eaux d'égout,Valve de libération d'air d'eaux d'égout enduite d'époxyde |

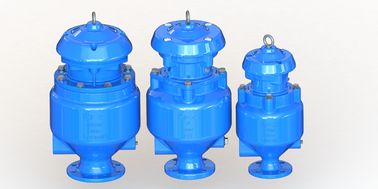

Le triple de valve de libération d'air de combinaison d'eaux d'égout de SS316 Internals fonctionnent flaque de région de plein écoulement libre
Caractéristiques :
. La flaque libre-gardent le liquide sale ou corrosif à l'intérieur du corps pour la sécurité lors du fonctionnement et aucun mal à l'environnement humain et environnant.
. Vidangez le patron au dessus et au bas pour le nettoyage.
. Aucun bras ou leviers pour empêcher vibrer, se pliant, fermeture directe de l'avoine de la Floride.
. Intérieur enduit d'époxyde de fusion et en dehors de corps de valve pour des services à long terme.
. Norme de fabrication : LES BS EN1074-4, AWWA C512
. Perçage et dimension de bride : En 1092 des BS et bride d'en 558 et de norme ANSI des BS.
Champs de service :
Pour le système d'eaux usées.
Données techniques :
Classe de grandeur : DN 50-200MM
Estimations de pression : 1.0Mpa, 1.6Mp (bride)
La température fonctionnante : -10°-80°C.
Médias d'écoulement : eaux usées.
Veuillez consulter l'usine pour PN25 et dispositif antichoc toutes les fois qu'il y a question de coup de bélier.
Tableau rapide de sélection | |||||
Taux d'écoulement d'eau CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Taille principale de tuyau Millimètre |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
Taille de SKAR Millimètre |
50 | 80 | 100 | 150 | 200 |
Matériel :
Non. | Nom de partie | Matériel | Norme |
1 | Corps | Fer malléable | EN GJS500-7 |
2 | Flotteur | Acier inoxydable | ANSI304/316L |
3 | Partie moyenne | Fer malléable | EN GJS500-7 |
4 | Joint circulaire | En caoutchouc | NBR |
5 | Boulon de sortilège | Acier inoxydable | AISI304 |
6 | Joint | Acier inoxydable | AISI304 |
7 | Capot | Fer malléable | EN GJS500-7 |
8 | Couverture | Fer malléable | EN GJS500-7 |
9 | Joint | Acier inoxydable | Commercial/ANSI304/316 |
10 | Boulon de sortilège | Acier inoxydable | Commercial/ANSI304/316 |
11 | Oeil à queue filetée | Acier au carbone | Message publicitaire |
*12 | Pilier | Aluminium | Message publicitaire |
13 | Joint circulaire | En caoutchouc | NBR |
14 | Seat | En caoutchouc | NBR |
15 | Arc de scellage | Acier inoxydable | ANSI304/316L |
16 | Orifice Seat | En caoutchouc | NBR |
17 | Tige | Acier inoxydable | ANSI304/316L |
18 | Prise-option | Acier inoxydable | ANSI304/316L |
19 | Petit orifice | Acier inoxydable | ANSI304/316L |
*Size≥DN150 n'ont aucun pilier |
Dimension :
DN | Modèle non. | H | ΦD | ΦK | ΦB | nΦd | C | ||||
PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 |
