Name: Ventilateur de contrôle à inclinaison de 40 degrés
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: RDCV
Availability: InStock

Aperçu Produits Oscillation Flex Check Valve

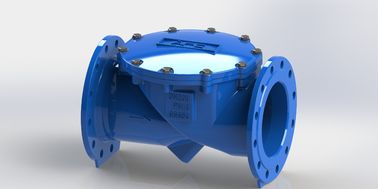

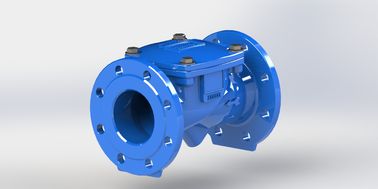

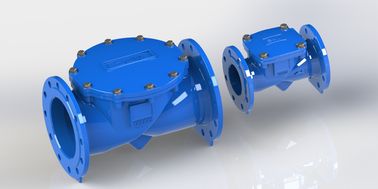

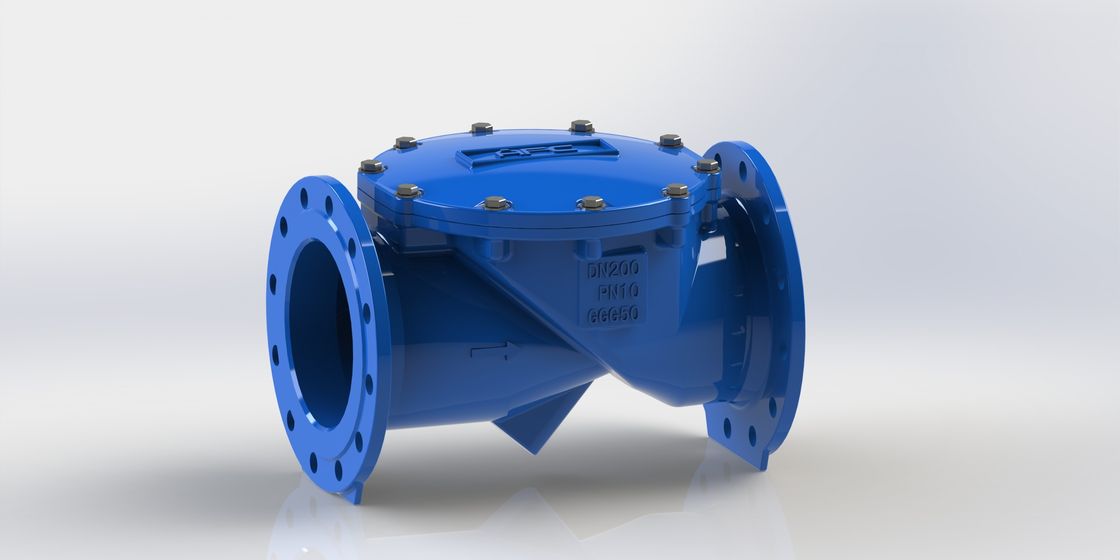

Ventilateur de contrôle à inclinaison de 40 degrés

Détails sur le produit:

Lieu d'origine:	porcelaine
Nom de marque:	AFC,OEM
Certification:	CE, NSF61/372
Numéro de modèle:	RDCV

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	Price negotiable USD RMB
Détails d'emballage:	caisses de contreplaqué
Délai de livraison:	45 à 60 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	Basé sur commande

Contact

Description de produit détaillée

Matériel:	GJS500-7	La norme:	EN12233
Revêtement:	Époxyde	Disque:	EPDM
Angle de pente:	40 degrés	Les médias:	L'eau et les eaux usées
Mettre en évidence:	clapet anti-retour d'oscillation , soupape de contrôle de type balançoire

La soupape de freinage à oscillation flexible incline 40 degrés EPOXY revêtu de nylon de renforcement de disque de fer ductile

Définition:

RDCV, Rubber Disc Check Valve, est une soupape de freinage à double bride encapsulée et élastique pour une prévention fiable du débit inverse, bonne pour les applications d'eau propre et d'égouts.C'est un siège décliné à un angle de 40 degrés qui peut aider à la fermeture rapide et de minimiser le marteau d'eau et le claquement.

Caractéristiques:

Disque de conception simple sans composants mobiles

Plus de 50 000 cycles d'exploitation

Pas de résistance à la rouille

40 degrés d'inclinaison angle-course inférieure et de réduire le marteau d'eau et le claquement.

Près de la moitié de la course de la soupape de freinage traditionnelle.

Gardez la zone de débit à 100%, réduisez les pertes de tête.

Données techniques:

Taille	DN50 à DN600
Température de fonctionnement	- 10 °C à 80 °C
Les pièces de rechange	AISI B16.1 ou PN16
Médias de débit	L'eau et les eaux usées

Applications générales

Pour l'approvisionnement en eau général, la lutte contre les incendies, le système de climatisation/refroidissement et d'assainissement.

Système de qualité
CQI	Vérifiez les pièces entrantes
IPQC	Vérifiez que le processus de production est qualifié
CQF	Toutes les vannes sont soumises à des tests de pression.
OQC	Vérifiez l'apparence et l'emballage de la soupape.

Matériau:

Ventilateur de contrôle à inclinaison de 40 degrés 0

Dimension
DN	Numéro de modèle	L	D1		D2		n-φd		C
DN	Numéro de modèle	L	PN10	PN16	PN10	PN16	PN10	PN16	C
50	RDCV-0050	203	165		125		4-φ19		19
65	RDCV-0065: le produit est présenté sous forme d'un produit.	216	185		145		4-φ19		19
80	RDCV-0080: les produits de base et les produits de base	241	200		160		8-φ19		19
100	RDCV-0100	292	220		180		8-φ19		19
125	RDCV-0125, le cas échéant	30	250		210		8-φ19		19
150	RDCV-0150: le produit est présenté sous forme d'un produit	356	285		240		8-φ23		19
200	RDCV-0200: le produit est présenté sous forme d'un produit	495	340		295		8-φ23	12-φ23	20
250	RDCV-0250	622	395	405	350	355	12-φ23	12-φ28	22
300	RDCV-0300	698	445	460	400	400	12-φ23	12-φ28	24.5
350	RDCV-0350: les produits de base et les produits de base	787	505	520	460	460	16-φ23	16-φ28	24.5
400	RDCV-0400	914	565	580	515	515	16-φ28	16-φ31	24.5
* 450	RDCV-0450: les produits de base doivent être déposés dans le réservoir	914	615	40	565	565	20-φ28	20-φ31	25.5
500	RDCV-0500: le produit est présenté sous forme d'un produit	978	670	715	620	620	20-φ28	20 à 34	26.5
* 600	RDCV-0600	1067	780	840	725	725	20-φ31	20-φ37	30
*DN450 utilise la même dimension F/F que DN400

Ventilateur de contrôle à inclinaison de 40 degrés 1
