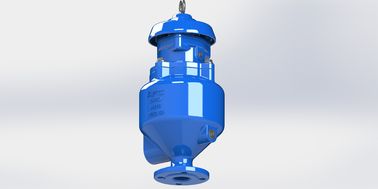

Soupape de dégagement d'air d'eaux d'égout sans déversement avec conception antichoc pour empêcher les coups de bélier
La description:
Dans le système d'eaux usées, du gaz supplémentaire s'accumulera à cause de toutes sortes de gaz ou d'air pour ventiler les eaux usées.Afin de minimiser la perte de charge, SKAR - seIl est très important d'installer la soupape de dégagement d'air des salaires pour évacuer l'air dans le pipeline.Le dégazage s'effectue aux points hauts, sur de longs tronçons de conduites montantes et descendantes, en aval des pompes, en amont des restrictions.
Vanne de purge d'air avec undispositif antichocpeut aider à prévenir les coups de bélier afin de minimiser les pertes de charge.Il a diminué la vitesse de l'eau et restreint la vitesse du flux d'air.Ce type de vanne est généralement utilisé dans les longs pipelines de transport d'eaux usées où il peut y avoir des coups de bélier.Si l'air s'échappe trop rapidement de la vanne, les eaux usées entreront également très rapidement.L'eau empêchera le flotteur de remonter, ce qui a causé la fuite de la valve.
Fonction:
La valve de purge d'air cinétique combinée offre 3 fonctions :
1. Grand dégagement d'air -
Dispositif anti-choc pour éviter les débits rapides et les coups de bélier.Diminuez la vitesse d'évacuation de l'air pour éviter les coups de bélier.Ralentissez l'eau et l'air avec plusieurs trous sur l'arc d'étanchéité supérieur.
2. Petit dégagement d'air
Lors du fonctionnement, l'air produit par la canalisation s'accumule dans la partie supérieure.Petit à petit il se comprime et son volume augmente, poussant le niveau de liquide vers le bas et permettant à l'air de s'échapper par la petite buse.
3. Grande prise d'air lors de la vidange du pipeline.
Pendant la vidange du pipeline, ou le tuyaurafales, il faut ramener au fur et à mesureautant d'air que le quantjety desortantliquide.C'est pour évitermauvaise pression et fortedommages au pipeline et ausystème total
Traits:
.Sans renverser.
.Bossage de vidange en haut et en bas pour le nettoyage.
Champs de service :
Pour système d'eaux usées.
Données techniques:
Gamme de taille : DN 50-200MM
Pressions nominales : 1,0 Mpa, 1,6 Mp (bride)
Température de travail : -10°-80°C.
Fluide d'écoulement : eaux usées.
Veuillez consulter l'usine pour le PN25 et le dispositif antichoc chaque fois qu'il y a un problème de coup de bélier.
Tableau de sélection rapide | |||||
Débit d'eau CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Taille du tuyau principal MM |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
Taille de SKAR MM |
50 | 80 | 100 | 150 | 200 |
Matériel:
Non. | Nom de la pièce | Matériel | Standard |
1 | Corps | Fonte ductile | FR GJS500-7 |
2 | Flotteur | Acier inoxydable | AISI 304/316L |
3 | Partie médiane | Fonte ductile | FR GJS500-7 |
4 | joint torique | Caoutchouc | NBR |
5 | Boulon à tête hexagonale | Acier inoxydable | AISI304 |
6 | Machine à laver | Acier inoxydable | AISI304 |
sept | Bonnet | Fonte ductile | FR GJS500-7 |
8 | Couverture | Fonte ductile | FR GJS500-7 |
9 | Machine à laver | Acier inoxydable | Commercial/AISI304/316 |
dix | Boulon à tête hexagonale | Acier inoxydable | Commercial/AISI304/316 |
11 | Anneau à visser | Acier Carbone | Commercial |
12 | Pilier | Aluminium | Commercial |
13 | joint torique | Caoutchouc | NBR |
14 | Siège | Caoutchouc | NBR |
15 | Arc d'étanchéité | Acier inoxydable | AISI304/316L |
16 | Siège à orifice | Caoutchouc | NBR |
17 | Tige | Acier inoxydable | AISI304/316L |
18 | Plug-option | Acier inoxydable | AISI304/316L |
19 | Petit orifice | Acier inoxydable | AISI304/316L |
Dimension:
