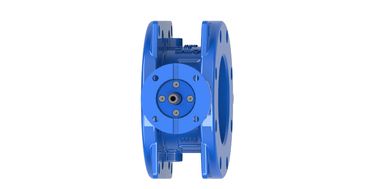

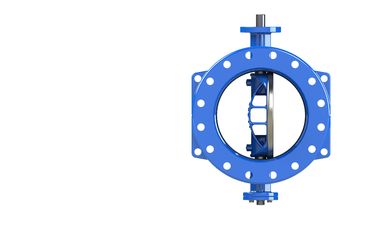

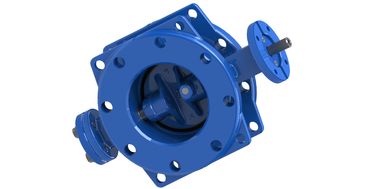

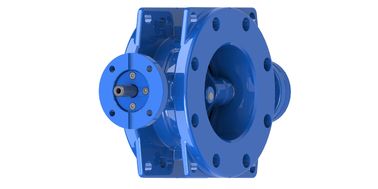

Valve à papillon double excentrique

SS316L Ringe à disque à double excentrique soupape papillon tête nue/équipement utilisé

Fermeture des deux côtés, couple faible, queue de poule, réparation en ligne, double soupape papillon excentrique

Caractéristiques:

.La vanne est faite de corps DI et de disque DI.
. Une nouvelle conception avancée avec conception d'étanchéité de queue de pigeon et capturée par l'époxy à l'arrière avec plusieurs anneaux soulevés pour avoir plus de contact avec le disque mais moins de frottement lors de la fermeture.
La conception double excentrique assure une surface de contact moindre de l'étanchéité avec le disque et une tension moindre à la position ouverte du disque.
La conception du disque avec forme d'arche et à travers le disque peut fournir une meilleure capacité de débit, plus forte et moins de poids
. La connexion d'arbre et de disque avec épingle tangentielle qui peut être échangeable et fournir une connexion rigide.
Le DN 150-350MM utilise un disque plat, et le DN 350-1200MM utilise un disque en forme d'arche.
- revêtu d'époxy à l'intérieur et à l'extérieur.
. La conception de la vanne est conforme à la norme EN 593, BS 5155, AWWA C504 et API 609
Le raccordement de la bride supérieure est conforme à l'ISO 5211-1982, et le raccordement F/F est conforme à l'EN558-1 et à l'AWWA C504.

Données techniques:

Taille: DN350 à 1200 mm
Les niveaux de puissance: 1,0 MPa; 1,6 Mpa, 150/250 Psi
Température de fonctionnement: -10 °C à 80 °C
Médias de débit:Eau et eaux usées

Applications:

Système d'eau, système de traitement des eaux usées, système de distribution d'eau, système de climatisation, industrie, centrale électrique
