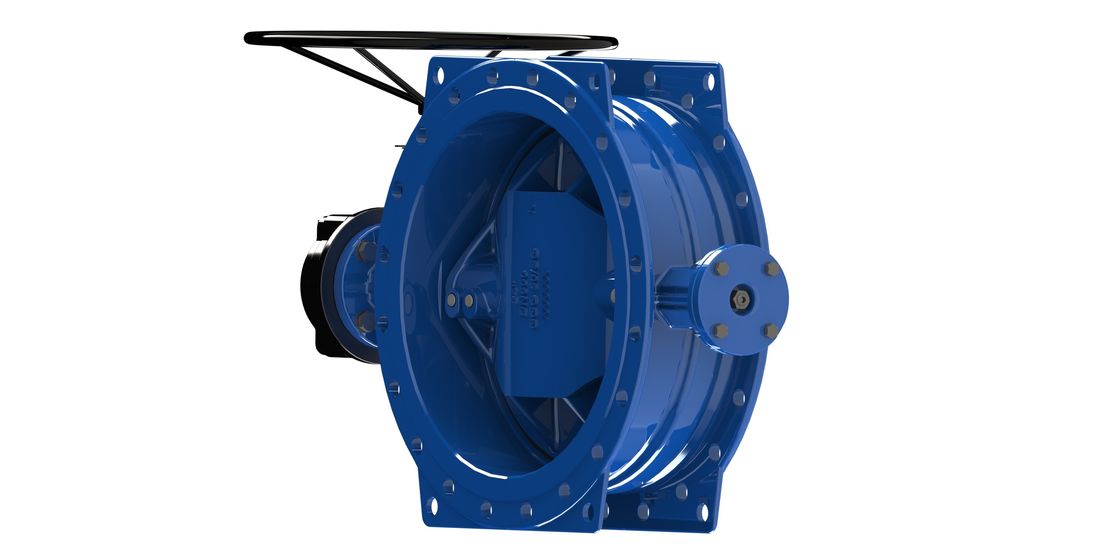

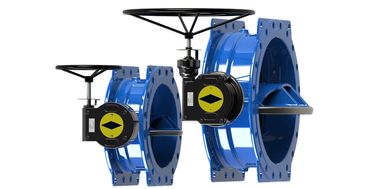

Name: Disque DI anneau en acier inoxydable soupape papillon revêtu d'époxy engrenage de ver disponible
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPD
Availability: InStock

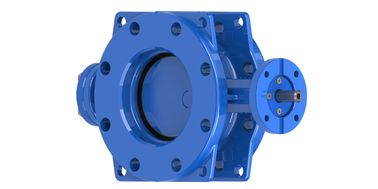

Aperçu Produits Double vanne papillon excentrique

Disque DI anneau en acier inoxydable soupape papillon revêtu d'époxy engrenage de ver disponible

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	AFC OEM
Certification:	EN593
Numéro de modèle:	FBGD, FBBD, FBED, FBPD

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	price
Détails d'emballage:	Caisses et palettes de contreplaqué
Délai de livraison:	Basé sur commande
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	2 conteneurs en 60 jours

Contact

Description de produit détaillée

Nom du produit:	Disque DI anneau en acier inoxydable soupape papillon revêtu d'époxy engrenage de ver disponible	Code modèle:	FBGD, FBBD, FBED, FBPD
Couleur:	RAL bleu 5010	Matériel:	Fer malléable GSJ500-7
Siège de disque:	316L	Siège de corps:	EPDM
Nombre de pressions:	PN10 PN16	La norme:	EN593
Mettre en évidence:	Acier inoxydable Ring Butterfly Valve , Valve papillon revêtue d'époxy , Ventilateur papillon RAL 5010 bleu

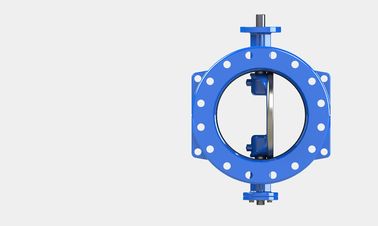

Disque DI anneau en acier inoxydable soupape papillon revêtu d'époxy engrenage de ver disponible

Définition:

La soupape papillon à double bride excentrique d'AFC est une soupape papillon de conception récemment avancée.le toque de fonctionnement est l'un des plus bas parmi toutes les vannes papillon et peut être scellé dans les deux sensLe disque et la tige sont très solides sans aucune déformation.

Taille DN150-DN300mm, le disque est plat, ce qui permet aux déchets plus gros de passer.provoquant moins de compression et l'usure du caoutchouc de joints pour augmenter la durée de vie du joints de caoutchoucEn outre, la perte de tête d'eau est réduite et la turbulence réduite au minimum, ce qui permet d'économiser l'énergie du flux à travers le disque et de réduire le coût de pompage.

Caractéristique:

.La vanne est faite de corps DI et de disque DI.
. Une nouvelle conception avancée avec conception d'étanchéité de queue de pigeon et capturée par époxy à l'arrière, avec plusieurs anneaux soulevés pour avoir plus de contact avec le disque mais moins de frottement lors de la fermeture.
La conception double excentrique assure une surface de contact moindre de l'étanchéité avec le disque et une tension moindre à la position ouverte du disque.
La conception du disque avec forme d'arche et à travers le disque peut fournir une meilleure capacité de débit, plus forte et moins de poids
. La connexion d'arbre et de disque avec épingle tangentielle qui peut être échangeable et fournir
connexion rigide.
. Les DN 100-500MM utilisent un disque plat, et les DN 600-1200MM utilisent un disque en forme d'arche.
- revêtu d'époxy à l'intérieur et à l'extérieur.
La conception de la vanne est conforme à la norme EN 593 ou supérieure.
. La connexion de la bride supérieure est conforme à l'ISO 5211-1982, et la F/F est conforme à la série 13 et 14 de la norme EN 558-1.

Le degré d'ouverture VS le coefficient de débit Kv

Valeur KV
Diplôme d'ouverture
DN	10 ¢	20 ¢	30 ¢	40 ¢	50 ¢	60 ¢	70 ¢	80 ¢	90 ¢
100	8	12	26	62	124	168	311	495	624
150	13	51	103	173	276	442	719	1041	1184
200	17	108	191	304	488	794	1260	1854	2152
250	22	177	309	485	768	1242	1989	2897	3363
300	26	252	454	698	1099	1786	2835	4212	4843
350	33	302	622	1152	1702	2203	3652	6152	7302
400	51	351	751	1402	2142	2822	4602	7602	8402
450	55	414	952	1632	2522	3402	5602	8962	11002
500	67	472	1077	1922	2572	4582	7922	11812	14242
600	80	750	1718	3062	4100	7304	12612	18802	22682
700	97	868	2168	3982	5178	9272	16052	23432	28852
800	194	1390	3036	5576	7766	12702	22152	33472	46282
900	290	1762	3902	6972	9582	16822	28222	43452	52902
1000	362	2190	5056	8502	11442	21052	36162	52102	63402
1200	506	2733	6746	12261	15971	29201	48902	73802	90802

Matériel

DN100 à DN500

Disque DI anneau en acier inoxydable soupape papillon revêtu d'époxy engrenage de ver disponible 0

Je ne veux pas.	Nom de la partie	Matériel	La norme
1	Corps	Fer ductile	Le système de contrôle de la qualité
2	Chasse inférieure	Acier inoxydable	AISI420/304/316 Pour les produits de la catégorie A
3	Disque	Fer ductile	Le système de contrôle de la qualité
4	Portant principal	Acier inoxydable	AISI420/304/316 Pour les produits de la catégorie A
5	Ringe de secours	Plastique	PTFE
6	Plaque de maintien	Acier au carbone	Commercial
7	Clé d' arbre	Acier au carbone	Commercial
8	Dans Hex Bolt	Acier au carbone	Commercial
9	Rings à O	Déchets	NBR
10	Portant de l'arbre	Acier au carbone + bronze/PTFE	Commercial
11	Dans Hex Bolt	Acier au carbone	Commercial
12	Le pin	Acier inoxydable	AISI 431
13	Dans Hex Bolt	Acier au carbone	Commercial
14	Portant de l'arbre	Acier au carbone + bronze/PTFE	Commercial
15	Plaque de positionnement	Fer ductile	Le système de contrôle de la qualité
16	Le boulonnage hexagonal	Acier au carbone	Commercial
17	Dans Hex Bolt	Acier au carbone	Commercial
18	Flanche inférieure	Fer ductile	Le système de contrôle de la qualité
19	Rings à O	Déchets	NBR
20	Siège à disque	Acier inoxydable/DI	316SS L/GJS500-7+Epoxy couché
21	Siège du corps	Déchets	Le PDEP
22	Coude	Époxy	Commercial
23	Opérateur	Opération de l'équipement de ver.	Commercial
24	Le boulonnage hexagonal	Acier inoxydable	AISI304

Pour les appareils de type "D"

Disque DI anneau en acier inoxydable soupape papillon revêtu d'époxy engrenage de ver disponible 1

Je ne veux pas.	Nom de la partie	Matériel	La norme
1	Corps	Fer ductile	Le système de contrôle de la qualité
2	Chasse inférieure	Acier inoxydable	AISI420/304/316 Pour les produits de la catégorie A
3	Disque	Fer ductile	Le système de contrôle de la qualité
4	Portant principal	Acier inoxydable	AISI420/304/316 Pour les produits de la catégorie A
5	Ringe de secours	Plastique	PTFE
6	Plaque de maintien	Acier au carbone	Commercial
7	Clé d' arbre	Acier au carbone	Commercial
8	Dans Hex Bolt	Acier au carbone	Commercial
9	Rings à O	Déchets	NBR
10	Portant de l'arbre	Acier au carbone + bronze/PTFE	Commercial
11	Dans Hex Bolt	Acier au carbone	Commercial
12	Le pin	Acier inoxydable	AISI 431
13	Dans Hex Bolt	Acier au carbone	Commercial
14	Portant de l'arbre	Acier au carbone + bronze/PTFE	Commercial
15	Plaque de positionnement	Acier au carbone	Commercial
16	Le boulonnage hexagonal	Acier au carbone	Commercial
17	Dans Hex Bolt	Acier au carbone	Commercial
18	Flanche inférieure	Fer ductile	Le système de contrôle de la qualité
19	Poussée de roulement	Acier	Commercial
20	Rings à O	Déchets	NBR
21	Siège à disque	DI+époxy/acier inoxydable	316SS L/GJS500-7+Epoxy couché
22	Siège du corps	Déchets	Le PDEP
23	Coude	Époxy	Commercial
24	Opérateur	Opération de l'équipement de ver.	Commercial
25	Le boulonnage hexagonal	Acier inoxydable	AISI304

Dimension:

Disque DI anneau en acier inoxydable soupape papillon revêtu d'époxy engrenage de ver disponible 2

Unité: mm
DN	L		H1	H2	H3	φB		Φk		ΦD		Nfd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8-φ19		19
150	140	210	212	215	40	211		240		285		8-φ23		19
200	152	230	248	250	48	266		295		340		8-φ23	12-φ23	20
250	165	250	268	280	48	319		350	355	405		12-φ23	12-φ28	22
300	178	270	322	315	50	370		400	410	460		12-φ23	12-φ28	24.5
350	190	290	350	335	50	429		460	470	520		16-φ23	16-φ28	26.5
400	216	310	375	355	55	480		515	525	580		16-φ28	16-φ31	28
450	222	330	415	405	55	530	548	565	585	640		20-φ28	20-φ31	30
500	229	350	450	425	55	582	609	620	650	715		20-φ28	20 à 34	31.5

La partie supérieure de la bride (glande) est conforme à la norme ISO 5211
DN	Pour les appareils électroniques	a1	b1	c1	φd1	e1
100	F07	15	4	18	12	15
150	F10	25	6	30	20	18
200	F10	31	8	45	25	18
250	F10	31	8	45	25	20
300	F12	36	8	45	30	18
350	F12	36	8	45	30	25
400	F1 à F2	46	12	50	40	25
450	F1 à F2	46	12	50	40	25
500	F1 à F2	46	12	50	40	25

Disque DI anneau en acier inoxydable soupape papillon revêtu d'époxy engrenage de ver disponible 3

Unité: mm
DN	L		H1	H2	H3	φB		Φk		ΦD		n-φd		C
DN	# 13	# 14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20-φ31	20-φ37	30	36
700	292	430	565	565	75	794	794	840	840	895	910	24-φ31	24-φ37	32.5	39.5
800	318	470	640	640	75	901	901	950	950	1015	1025	24-φ34	24-φ40	35	43
900	330	510	718	718	100	1001	1001	1050	1050	1115	1125	28 à 34	28 à 40	37.5	46.5
1000	410	550	785	785	110	1112	1112	1160	1170	1230	1255	28 à 37	28 à 43	40	50
1200	470	630	940	940	110	1328	1328	1380	1455	1455	1485	32 à 40	32 à 49	45	57

La partie supérieure de la bride (glande) est conforme à la norme ISO 5211
DN	Pour les appareils électroniques		a1	b1	c1	φd1	e1
DN	PN10	PN16	a1	b1	c1	φd1	e1
600	F1 à F2		52	14	50	45	25
700	F1 à F2		68	18	70	60	25
800	F1 à F2	F25, sous réserve de l'annexe	68	18	70	60	25
900	F25, sous réserve de l'annexe		90	22	90	80	30
1000	F25, sous réserve de l'annexe		112	28	100	100	28
1200	F25, sous réserve de l'annexe		112	28	100	100	28
